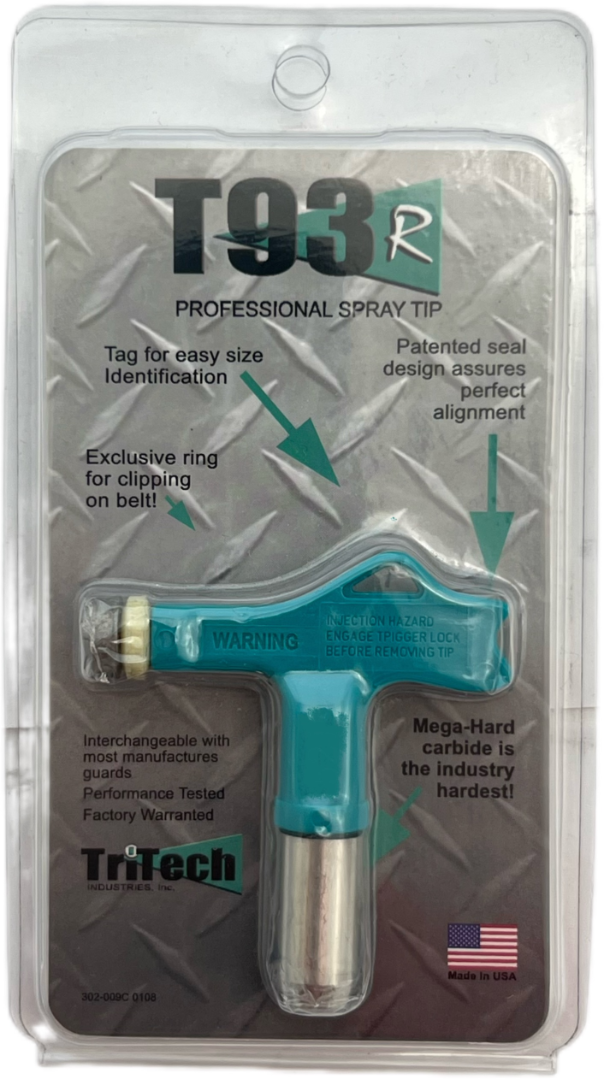

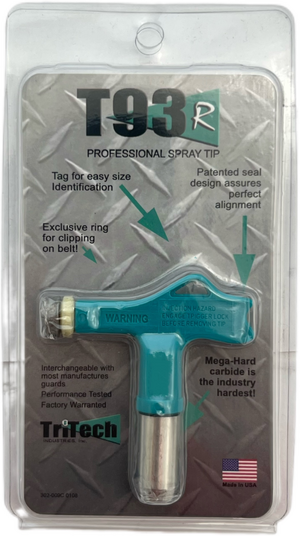

Сопло безвоздушного распыления tri-tip 535

Не превышайте максимальное рабочее давление 5000 PSI (340 бар).

Всегда используйте защиту наконечника для дополнительной защиты от инъекций. Защита наконечника обеспечивает защиту от инъекций, но не предотвращает ее.

Никогда не пытайтесь установить, заменить или очистить наконечник без предварительного выполнения следующих действий:

1. Установите предохранитель триггера в заблокированном положении.

2. Выключите распылитель и, кроме того, отключите электрический шнур или подачу воздуха.

3. Отпустите давление жидкости от всей системы, от насоса до наконечника распылителя.

A. Установка защиты

Используйте инструмент для выравнивания уплотнения на ручке наконечника, чтобы вставить уплотнение и напорную прокладку в заднюю часть защиты, поверните, чтобы выровнять с отверстием вала наконечника. Держа защиту в руке, прикрутите гайку к головке пистолета. Затяните гайку вручную и расположите для распыления. (Узкий конец ручки наконечника должен быть в переднем положении для распыления).

Б. Установка наконечника

Вставьте наконечник в отверстие на совместимой защите с уплотнением

С. Снятие прокладки и уплотнения

Вытолкните уплотнение и прокладку.

Поверните ручку на 180° по часовой стрелке. Отключите защиту, задействуйте спусковой крючок и распылитель, повернуть ручку наконечника обратно в положение распыления, чтобы возобновить распыление. (180% против часовой стрелки).
