Окрасочный аппарат geebee®, takt t200150 соответствует graco, merkur 48:1, 4,5 л/мин.

ВНИМАНИЕ!!! Предлагаем вам ознакомиться с кратким обзором на всю линейку профессиональных окрасочных аппаратов на базе насосов Merkur от GRACO и их аналогами TAKT от GeeBee®, в котором содержится основная информация по их различиям и предназначениям.

Предлагаемый окрасочный аппарат для безвоздушного и/или комбинированного распыления, является наиболее популярной моделью на российском рынке за счёт его надёжности и технических характеристик.

                - Качественные материалы из которых изготовлен аппарат и их обработка позволяют рассчитывать на предсказуемую надёжность и продолжительную работу

                - Создаваемое давление и производительность аппарата позволяют распылять высоковязкие и тяжёлые ЛКМ

                - При работе с красками средней вязкости, аппарат требует подачи меньшего давление воздуха, что существенно продлевает ресурс компрессора.

                - При работе с красками средней вязкости, при подключении второго окрасочного поста от одного окрасочного аппарата могут работать два маляра одновременно.

                - Зачастую, на больших производственных площадках имеется сжатый воздух для подключения всевозможных потребителей, при этом, объём этого воздуха достаточен для всех потребителей, а давление редко превышает 5 бар. Использование окрасочного аппарата с таким передаточным соотношением в такой ситуации, позволяет использовать его как «классический» аппарат 30:1.

Технические характеристики:

• передаточное соотношение давления — 45:1
• максимальное давление воздуха на входе: 7 бар
• максимальное давление жидкости: 315 бар
• макс. потребление воздуха аппаратом (30 цикл/мин*) — 1,38 м³/мин;
• производительность (30 цикл/мин*) — 4, 5 л/мин;
• максимальное сопло (30 цикл/мин*) — 0,033″;
• вес без аксессуаров: 54 кг
• вход воздуха 3/8 BSP штуцер.

* рекомендованное использование – 25 цикл/мин.

Стандартная комплектация аппарата T200150:

• тележка;
• насос GB-T200150;
• регулятор давления подаваемого воздуха;
• шланг заборный с фильтром грубой очистки;
• блок фильтра тонкой очистки жидкости в системе;
• клапана сброса излишнего давления воздуха;
• кран заполнения насоса и сброса давления жидкости;
• глушитель выхлопа воздуха;
• шланг окрасочный 1/4″, 15 метров;
• пистолет-распылитель (с фильтром и вертлюгом) с соплом;
• пластификатор TSL 1 литр;
• консервационная жидкость 3 литра.
• Гарантия на оборудование — 1 год.

Цена зависит от комплектации.

Аппарат представляет из себя готовое решение для безвоздушной окраски.

То есть в комплект входит всё необходимое для начала работы.

Для работы аппарата необходимо:

- присоединить пистолет-распылитель к окрасочному аппарату при помощью окрасочного шланга высокого давления;

- подключить подачу сжатого воздуха (вход воздуха 3/8 BSP штуцер);

- поместить заборный шланг в ёмкость с распыляемым материалом.

После этих простых действий аппарат готов к работе.

Сердцем аппарат является насос 200150 серии TAKT.

- TAKT – это линейка окрасочных аппаратов высокого давления с пневматическим приводом, которые заменяют ушедшую с рынка модель аппаратов Merkur от GRACO

- данный аппарат с насосом T200150 – это одна из наиболее популярных моделей. Так как характеристикам создаваемого давления ЛКМ и производительности подачи, обеспечивают работу безвоздушного и комбинированного распыления красок, которые встречаются в 90% случаев.

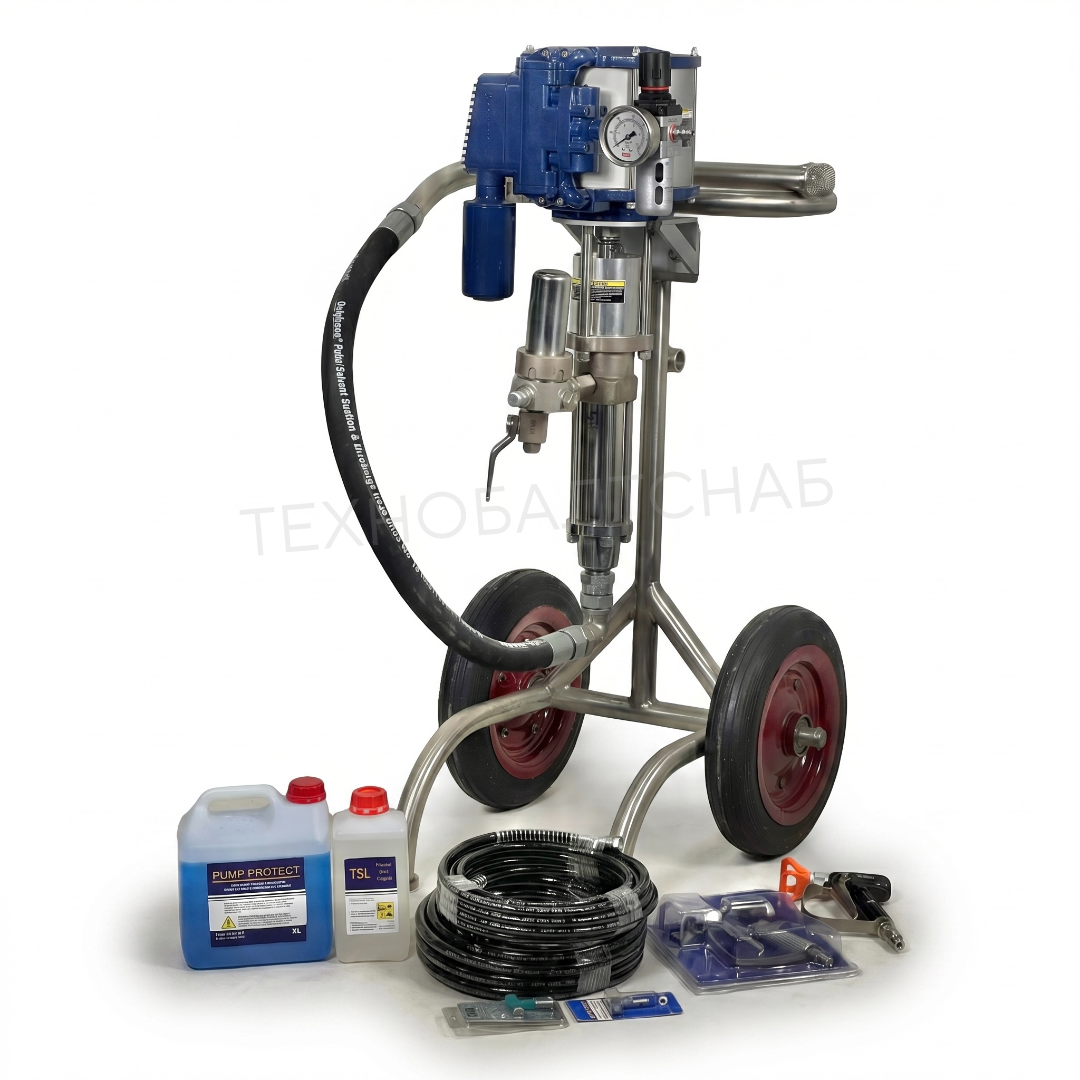

Комплект состоит из:

- тележка 2-ух колёсная

- регулятор и манометр на насос

- регулятор и манометр на пистолет (опция)

- насос T200150

- заборный шланг диаметром 25мм с фильтром грубой очистки

- обратный клапан

- блок фильтра тонкой очистки для ЛКМ

- заземляющий провод

- шланг от аппарата к пистолету распылителю 7,5 или 15 метров

- вертлюг на входе жидкости в пистолете

- окрасочный пистолет безвоздушного распыления (с фильтром) с соплом 517;

- разделительная жидкость TSL – 1 литр;

- консервационная жидкость  - 3 литра.

ОБЗОР НАСОСА T200150

Основные характеристики насоса T200150:

- максимальное давление подаваемого воздуха – 7 бар

- передаточное число воздушный мотор/помпа – 45:1

- максимальное давление жидкости –315 бар

- максимальное количество циклов в минуту – 30

(рекомендованная работа на 25 циклах в минуту)

- максимальное потребление воздуха насосом –1380 л/мин

- максимальна производительность насоса – 4,5 л/мин краски

что позволяет установить окрасочное сопло с отверстием минимум

- 1 пост - 0,033”

- 2 поста - 0,023”

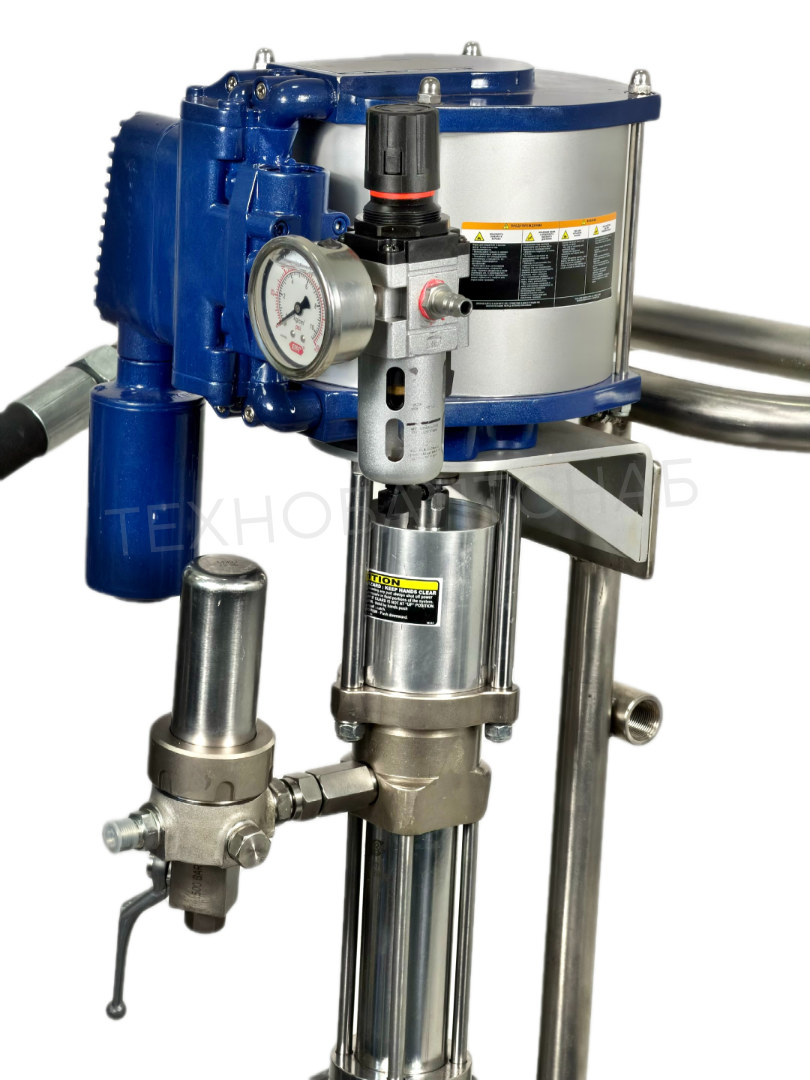

Насос T200150 состоит из:

А - воздушного мотора с воздушным клапаном и глушителем воздуха

Б - жидкостная часть насоса, она же «помпа», работающая по принципу поршневого насоса

В - комплект сопряжения воздушного мотора и помпы

Г - камера для разделительной жидкости

Д - блок фильтра очистки краски при высоком давлении с краном сброса

Е - обратный клапан для жидкости между блоком фильтра и помпой

А = На воздушный мотор можно подавать не более 7 бар сжатого воздуха. При превышении данного значения сработает аварийный кран сброса излишнего давления воздуха.

Длина хода поршня 120 мм. Что обеспечивает плавную работу насоса, за счёт редкого переключения клапана воздушного мотора.

Б = Помпа. Корпус помпы выполнен из нержавеющей стали. Вход жидкости – 1” папа. Выход жидкости – 3/8 папа. Шевронные уплотнения могут быть выполнены из ВСМПЭ, ПТФЭ, КОЖА. В стандартной комплектации – это ПТФЭ. В случае необходимости можно заказать ремонтный комплект помпы, который будет включать в себя все неметаллические детали помпы.

В = Шток воздушного мотора и помпа соединяются «сухарями». Тут же мы видим –

Г = камеру для жидкости TSL - жидкости для горловых уплотнений поршневого насоса – она же разделительная жидкость, то есть разделяет окружающую среду с набором верхних шевронных уплотнений помпы. Предотвращает налипание грязи на шток поршня и засыханию верхних шевронных уплотнений помпы. Что продлевает работоспособность насоса.

Камера для жидкости TSL во всей линейке аппаратов TAKT имеет защитный кожух, который необходимо опустить вниз, если необходимо проверить и/или долить жидкость TSL и поднять вверх, если необходимо продолжить работу. В поднятом положении защитный кожух не позволит прикоснуться к движущимся частям насоса.

Д = Блок фильтра предназначен для фильтрации краски. Внутри имеется сменная фильтрующая сетка, которая может иметь различные степени очистки. Степень очистки фильтрующей сетки подбирается исходя из диаметра отверстия выбранного окрасочного сопла. Кран сброса давления, установленный на блоке фильтра, предназначен для аварийного сброса давления краски в системе. А так же позволяет обеспечить заправку более густого материала.

Е = обратный клапан предназначен для сглаживания пульсации материала при переключении хода поршня.

Отдельно хотелось бы сказать про гарантию. Ранее когда компания GRACO присутствовала на рынке РФ, она отправляла дилерам в РФ оборудование и запчасти с постоплатой. Теперь же практически никто не держит на складе как аппараты GRACO, так и запчастей становится всё меньше и меньше. Соответственно, при нештатной поломке продавцу придётся заказывать запчасть со сроком поставки от 90 дней. А покупателю придётся всё это время ждать или соглашаться на б/у замену (если она будет) или выкручиваться вообще самостоятельно. По-этому, для того, чтобы обеспечить нашим клиентам сервис, сравнимый с ранее предоставляемым на территории РФ международной компанией GRACO мы держим на складе, помимо стандартных расходных материалов и аксессуаров и новые аппараты «доноры». Которые завозим вместе с очередной поставкой оборудования. Несмотря на то, что нам так и не пришлось разбирать новые аппараты для выемки из них каких-нибудь запчастей, и они были проданы в целости и сохранности, мы всё равно будем их держать на складе.
