Комбинированное распыление. окрасочный аппарат geebee®, takt t080040 aa соответствует graco, minimerkur es 30:1, 1,5 л/мин.

ВНИМАНИЕ!!! Предлагаем вам ознакомиться с кратким обзором на всю линейку профессиональных окрасочных аппаратов на базе насосов Merkur от GRACO и их аналогами TAKT от GeeBee®, в котором содержится основная информация по их различиям и предназначениям.

Аппарат представляет из себя готовое решение для финишной и безвоздушной окраски.

То есть в комплект входит всё необходимое для начала работы.

Длина шлангов от аппарата до пистолета-распылителя

- с комбинированным пистолетом 7,5 метра;

- с безвоздушным пистолетом 15 метров.

Для работы аппарата необходимо:

- присоединить пистолет-распылитель к окрасочному аппарату при помощью окрасочного шланга высокого давления;

- подключить подачу сжатого воздуха (Вход воздуха БРС папа. Либо данный фитинг БРС папа можно выкрутить и будет вход воздуха ¼ папа.);

- поместить заборный шланг в ёмкость с распыляемым материалом.

После этих простых действий аппарат готов к работе.

Сердцем аппарат является насос 080040 серии TAKT.

- TAKT – это линейка окрасочных аппаратов высокого давления с пневматическим приводом, которые заменяют ушедшую с рынка модель аппаратов Merkur от GRACO

- данный аппарат с насосом T080040 – это наименьший из линейки. Наименьший по характеристикам давления и производительности краски, которые обеспечивают работу безвоздушного и комбинированного распыления красок, которые в свою очередь встречаются в 90% случаев.

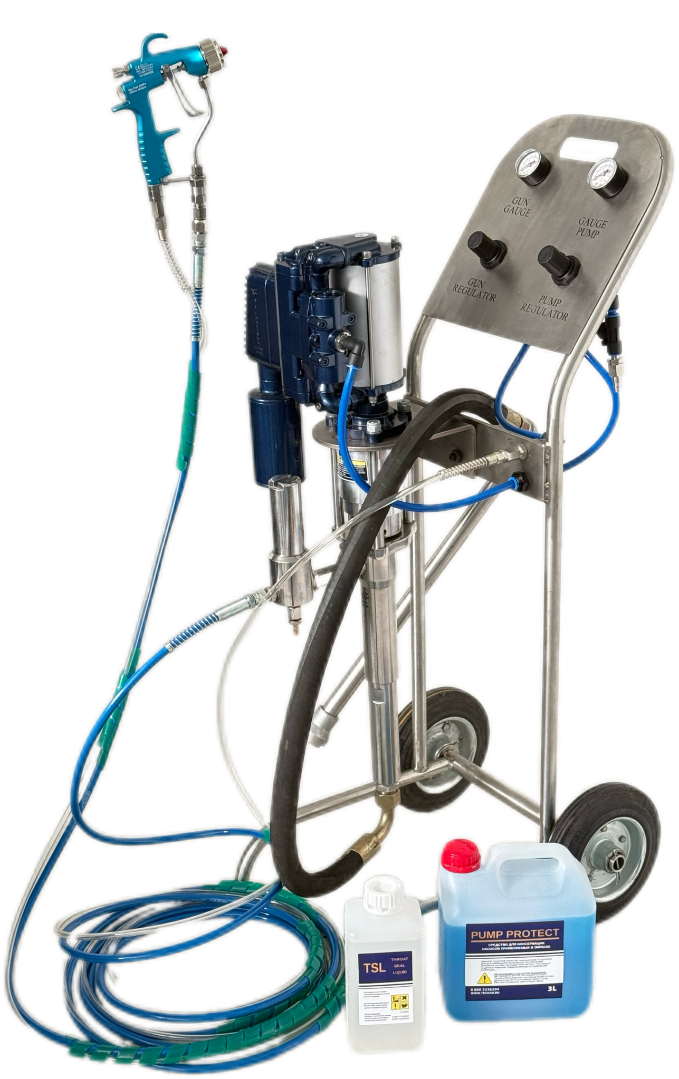

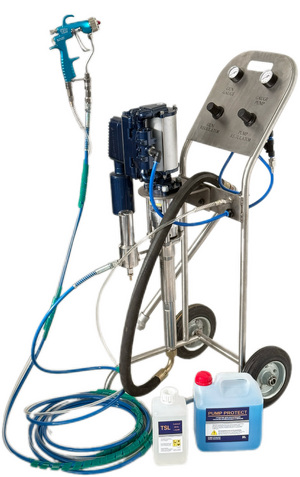

Комплект состоит из:

- тележка 2-ух колёсная

- блок управления воздухом

                - регулятор и манометр на насос

                - регулятор и манометр на пистолет

- насос TAKT 080040

- заборный шланг с фильтром грубой очистки

- обратный клапан

- блок фильтра тонкой очистки

- заземляющий провод

- шланг от аппарата к пистолету распылителю 7,5 или 15 метров

- вертлюг на входе жидкости в пистолете

- пистолет окрасочный комбинированного распыления с соплом 413 (ширина факела 40 градусов, диаметр отверстия краски 0,013”) или безвоздушного распыления с соплом на выбор;

- разделительная жидкость TSL – 1 литр;

- консервационная жидкость  - 3 литра.

ОБЗОР НАСОСА T080040

Основные характеристики насоса TAKT 080040:

- максимальное давление подаваемого воздуха – 7 бар

- передаточное число воздушный мотор/помпа – 28:1

- максимальное давление жидкости – 196 бар

- максимальное количество циклов в минуту – 40

- максимальное потребление воздуха насосом – 320 л/мин

- максимальна производительность насоса – 1,6 л/мин краски,

что позволяет установить окрасочное сопло с отверстием 0,020”

Окрасочный аппарат TAKT T080040 состоит из:

А - воздушного мотора с воздушным клапаном и глушителем воздуха

Б - жидкостная часть насоса, она же «помпа», работающая по принципу поршневого насоса

В - комплект сопряжения воздушного мотора и помпы

Г - камера для разделительной жидкости

Д - блок фильтра очистки краски при высоком давлении с краном сброса

Е - обратный клапан для жидкости между блоком фильтра и помпой

А = На воздушный мотор можно подавать не более 7 бар сжатого воздуха. При превышении данного значения сработает аварийный кран сброса излишнего давления воздуха.

Длина хода поршня 120 мм. К нему можно приобрести ремкомплект, включающий сменные уплотнения воздушного цилиндра и воздушного клапана.

Б = Помпа. Корпус помпы выполнен из нержавеющей стали. Вход жидкости – ¾ папа. Выход жидкости из насоса – 3/8 папа. Выход жидкости из корпуса фильтра – 1/4 папа. Шевронные уплотнения могут быть выполнены из ВСМПЭ, ПТФЭ, ПУ, КОЖА. В стандартной комплектации – это ВСМПЭ и ПТФЭ. В случае необходимости можно заказать ремонтный комплект помпы, который будет включать в себя все неметаллические детали помпы и шарики.

В = Шток воздушного мотора и помпа соединяются «сухарями». Тут же мы видим –

Г = камеру для жидкости TSL - жидкости для горловых уплотнений поршневого насоса – она же разделительная жидкость, то есть разделяет окружающую среду с набором верхних шевронных уплотнений помпы. Предотвращает налипание грязи на шток поршня и засыханию верхних шевронных уплотнений помпы. Что продлевает работоспособность насоса.

Камера для жидкости TSL во всей линейке аппаратов TAKT имеет защитный кожух, который необходимо опустить вниз, если необходимо проверить и/или долить жидкость TSL и поднять вверх, если необходимо продолжить работу. В поднятом положении защитный кожух не позволит прикоснуться к движущимся частям насоса.

Д = Блок фильтра предназначен для фильтрации краски. Внутри имеется сменная фильтрующая сетка, которая может иметь различные степени очистки. Степень очистки фильтрующей сетки подбирается исходя из диаметра отверстия выбранного окрасочного сопла. Кран сброса давления, установленный на блоке фильтра, предназначен для аварийного сброса давления краски в системе. А так же позволяет обеспечить заправку более густого материала.

Е = обратный клапан предназначен для сглаживания пульсации материала при переключении хода поршня.

Для тех, кто хорошо разбирается в указанных в таблице данных, выбор очевиден в пользу аппарата GeeBee®, TAKT T080040 AA.

Но для тех, кому выбор не очевиден предлагаем ознакомиться с информацией ниже.

За каждое очевидное превосходство какого-либо аппарату будет начисляться 1 балл.

Начнём с GRACO, MiniMerkur ES 30:1 AA.

1 – «Передаточное соотношение» и соответственно «Максимальное давление ЛКМ». У аппарата GRACO есть небольшой перевес, но так как он настолько небольшой, балл ему не достаётся.

2 – Длина * Ширина * Высота – аппарат GRACO ниже конкурента. Но опять же, балл ему не присуждается, так как данное обстоятельство не даёт ему существенного преимущества. Ведь при перевозке, особенно б/у окрасочных аппаратов, они кладутся на раму (заднюю часть). И если они не помещаются по ширине поперёк багажника легкового автомобиля, то складываются задние сиденья и большинство окрасочных аппаратов, включая и GeeBee®, TAKT T080040 AA  с лёгкостью туда помещаются.

3 – Вес – тут смело присуждается 1 балл аппарату GRACO.

4 – Максимальное давление ЛКМ ПИСТОЛЕТА – опять балл не присуждается, так как макс. давление ЛКМ аппарата, всё равно 210 бар.

                На этом преимущества аппарата GRACO заканчиваются. Итого аппарат зарабатывает – 1 балл.

                Теперь рассмотрим характеристики аппарат GeeBee®, TAKT T080040 AA.

1 – 1 балл за «Объём ЛКМ в насосе (цикл)» и следственно «Количество цикл/мин при подаче 1 л/мин», так как это обеспечивает более плавный ход штока насоса, что даёт меньший износ сальников и более редкое срабатывание клапанов насоса.

2 – «Максимальная производительность» и соответственно «Максимальное сопло» примерно равны у обоих сравниваемых аппаратов. Поэтому балл не достаётся никому.

3 – «Потребление воздуха при подачи 1 л/мин ЛКМ на максимальном давлении» – здесь балл не ставлю, хоть и показания намного ниже, чем у GRACO. Так как ни один из производителей не даёт 100% развёрнутую информацию по этим данным. И пришлось высчитывать из других показателей. Возможно где-то была допущена неточность и т.д. Будем считать, что данный показатель у аппаратов примерно равен.

4 – «Фильтр ВД тонкой очистки ЛКМ» – наличие такового даёт 1 балл аппарату GeeBee®.

5 – «Внутренний диаметр заборного шланга» и «Внутренний диаметр окрасочного шланга». Такие тонкие шланги аппарата GRACO не позволяют работать насосу на своей заявленной мощности. Аппарат GeeBee® скомплектован шлангами подходящими по сечению для обеспечения работы с заявленными характеристиками. 1 балл аппарату GeeBee® за оба пункта, потому что нельзя использовать какой-либо из этих шлангов не подходящий, а другой нормальный.

6 – «Пластификатор для помпы TSL» и «Консервационная жидкость» ещё 1 балл аппарату GeeBee®.

7 – 1 балл аппарату GeeBee® за пункт «Регулировка ширины факела» на пистолете-распылителе.

8 – 1 балл за ЦЕНУ аппарата GeeBee®.

9 – 3 балла аппарату GeeBee® за пункты «Аппарат», «Запчасти» и «Условия работы с производителем» в разделе НАЛИЧИЕ/СРОКИ. А в данный момент и сложившейся ситуации необходимо обращать на эти пункты особенно пристальное внимание.

                Итого – 8 баллов аппарату GeeBee®.

                Надеюсь теперь выбор в пользу аппарата GeeBee® стал очевиден всем!

                Отдельно хотелось бы сказать про гарантию. Ранее когда компания GRACO присутствовала на рынке РФ, она отправляла дилерам в РФ оборудование и запчасти с постоплатой. Теперь же практически никто не держит на складе как аппараты GRACO, так и запчастей становится всё меньше и меньше. Соответственно, при нештатной поломке продавцу придётся заказывать запчасть со сроком поставки от 90 дней. А покупателю придётся всё это время ждать или соглашаться на б/у замену (если она будет) или выкручиваться вообще самостоятельно. По-этому, для того, чтобы обеспечить нашим клиентам сервис, сравнимый с ранее предоставляемым на территории РФ международной компанией GRACO мы держим на складе, помимо стандартных расходных материалов и аксессуаров и новые аппараты «доноры». Которые завозим вместе с очередной поставкой оборудования. Несмотря на то, что нам так и не пришлось разбирать новые аппараты для выемки из них каких-нибудь запчастей, и они были проданы в целости и сохранности, мы всё равно будем их держать на складе.
